LTE CAT.1無線通信模組

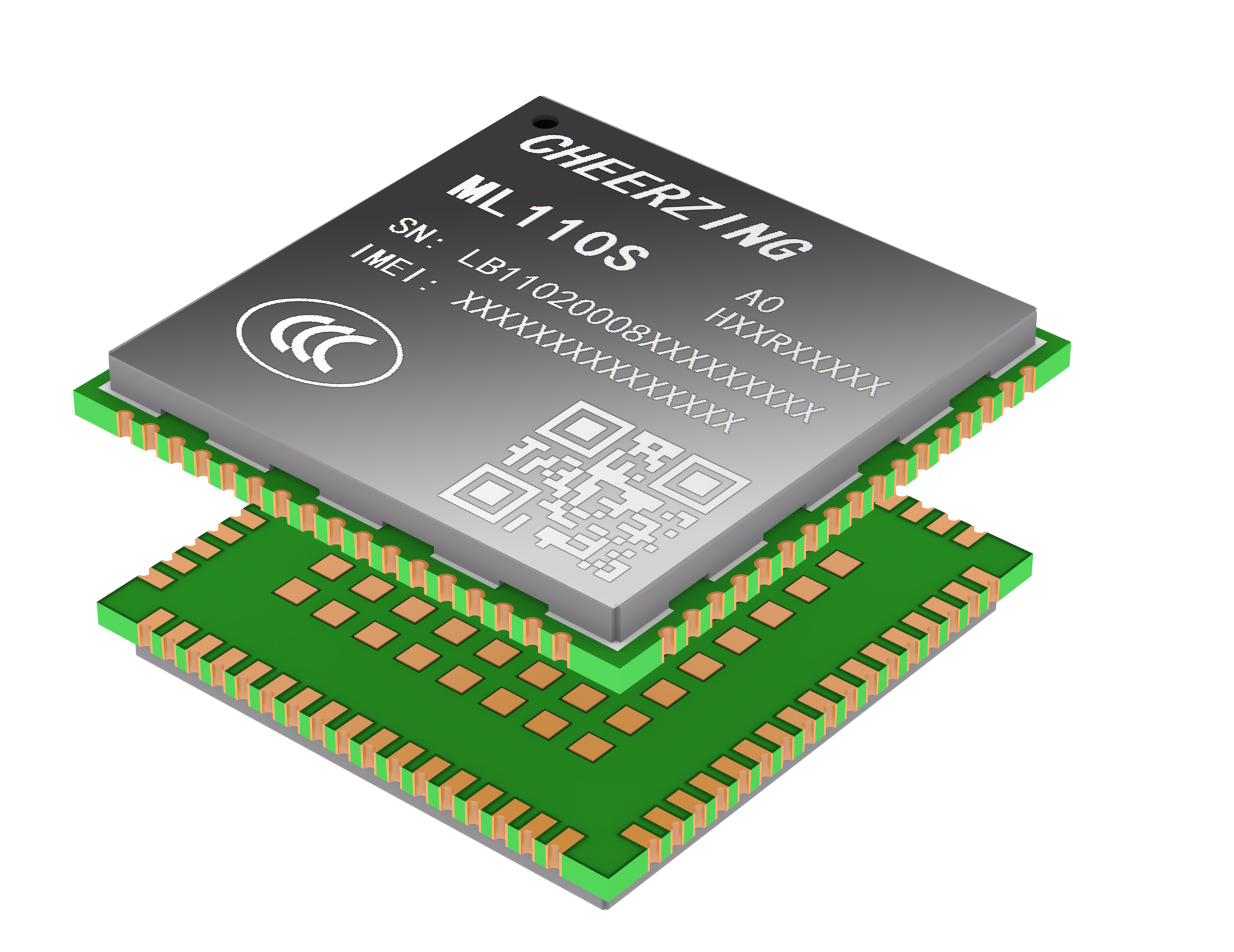

ML110S 小型化 LTE Cat.1/LCC+LGA/多種網絡協議/豐富的擴展接口

產品描述

騏俊物聯ML110S系列模組是專為IoT領域設計的小型化 LTE Cat 1無線通信模組，尺寸僅為24.0mm×24.0mm×2.5mm，支持GSM/LTE TDD/LTE FDD制式，具有10Mbps下行和5Mbps上行數據速率，可提供語音和數傳服務，支持Modem/OpenCPU方案。

ML110S可廣泛應用于移動支付、公網對講、共享設備、零售終端、安防報警、應急廣播、車載設備、能源表計、工業物聯網等多種應用領域。

產品特點

LCC+LGA封裝
LTE Cat.1
最大10Mbps（DL）
最大5Mbps（UL）
內嵌多種通信協議
支持Modem、OpenCPU方案

基本特性
4G		LTE Cat.1
尺寸(mm)		24.0×24.0×2.5
封裝		128pin LCC+LGA
頻段(MHz)	-A(全網通)	FDD LTE: B1/B3/B5/B8 TDD LTE: B34/B38/B39/B40/B41 GSM: 900/1800



	-D(LTE)	FDD LTE: B1/B3/B5/B8 TDD LTE: B34/B38/B39/B40/B41
重量(g)		3.3
工作溫度(°C)		正常：-30°C ~ +70°C 擴展：-40°C ~ +85°C

數據傳輸
LTE 速率(Mbps)		FDD LTE: Max 5Mbps (UL)，Max 10Mbps (DL) TDD LTE:上下行配比2：Max 2Mbps (UL)，Max 8Mbps (DL) TDD LTE:上下行配比1：Max 4Mbps (UL)，Max 6Mbps (DL)
GPRS 速率(Kbps)		Max 85.6kbps (UL), Max85.6kbps (DL)
SMS		●
CSD		●
通信協議		TCP/UDP/MQTT/HTTP(S)/SSL/CMUX

硬件接口
SIM		1.8V/3.0V 支持 (U)SIM卡熱插拔檢測；內置2*2eSIM（純4G版本支持）
UART		1路4線UART接口，支持硬件流控 1路2線UART接口，用于下載軟件和射頻校準 1路2線UART接口
USB		USB2.0，用于軟件調試和固件升級
Audio		2路輸入、2路輸出
SPI		2路，支持外掛Flash
I2C		2路
KEY		支持，4*6矩陣
LCD		●
Camera		MIPI接口，30W像素
ADC		2路，12-bits，0.0-5.0V
SDIO		1路，可接SD或TF卡
GPIO		●
狀態指示		●
天線		主天線，BT/WiFi天線

特殊功能
Audio		模擬語音/VoLTE
TTS		●
固件更新		USB/FOTA

電氣參數
供電輸入		3.4V~4.2V(typ. 3.8V)

推薦應用領域
應用領域		移動支付、公網對講、共享設備、零售終端、安防報警、應急廣播、車載設備、能源表計、工業物聯網等
