• LTE CAT.1無線通信模組

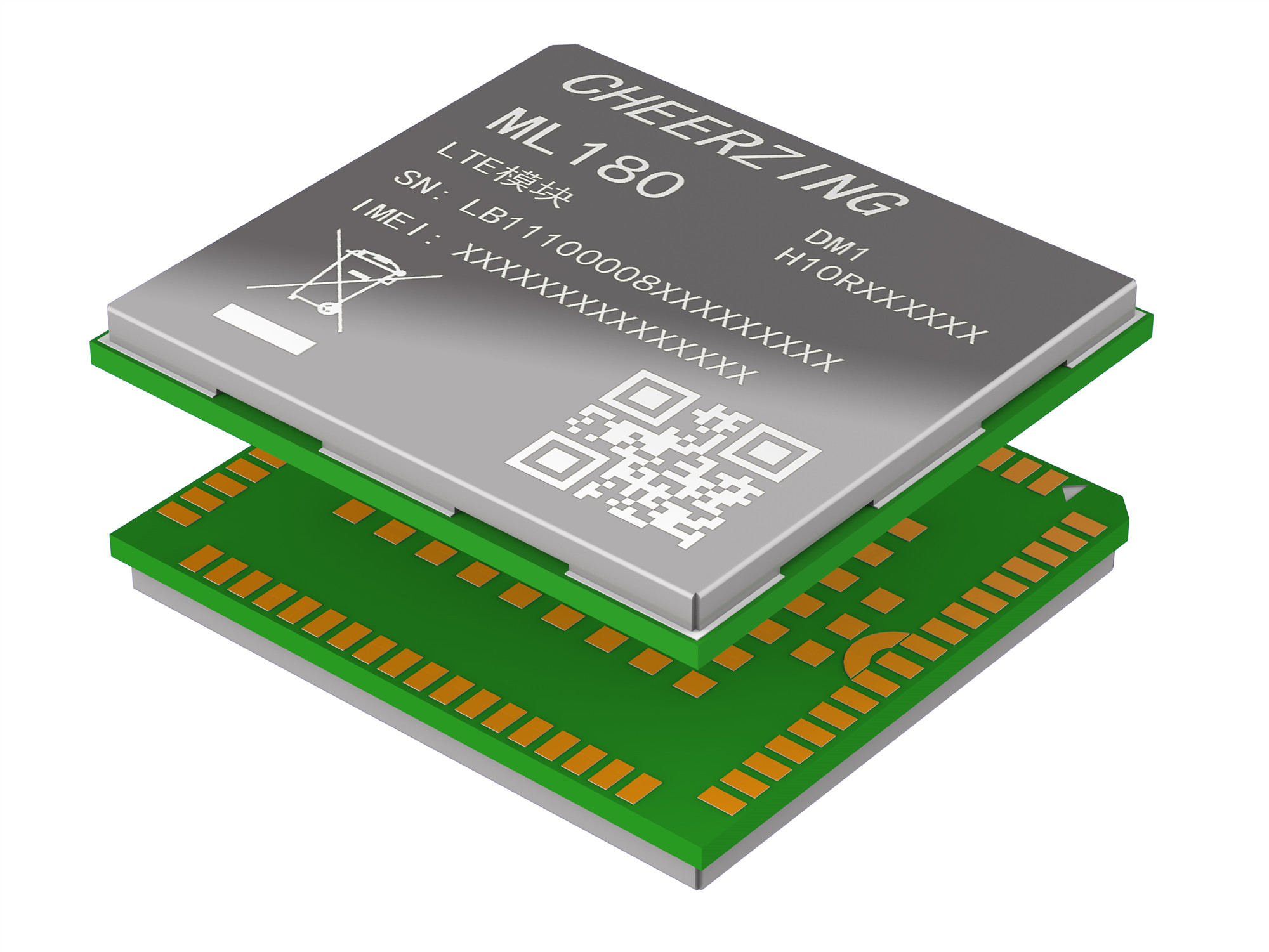

    ML180 小型化 LTE Cat.1/LGA封裝/多種網絡協議/豐富的擴展接口






    產品描述

    騏俊物聯ML180系列模組是專為IoT領域設計的小型化 LTE Cat 1無線通信模組，尺寸僅為27.6mm*25.4mm×2.5mm，支持LTE TDD/LTE FDD制式，具有10Mbps下行和5Mbps上行數據速率。

    ML180可廣泛應用于移動支付、公網對講、共享設備、零售終端、安防報警、應急廣播、車載設備、能源表計、工業物聯網等多種應用領域。


    產品特點

    LGA封裝
    LTE Cat.1
      最大10Mbps（DL）
      最大5Mbps（UL）
    內嵌多種通信協議


    基本特性  
    4G LTE Cat.1
    尺寸(mm) 27.6×25.4×2.5
    封裝 120pin LGA
    頻段(MHz) FDD LTE: B1/B3/B5/B8
    TDD LTE: B34/B38/B39/B40/B41
    重量(g) 4
    工作溫度(°C) 正常：-30°C ~ +70°C
    擴展：-40°C ~ +85°C


    數據傳輸    
    LTE 速率(Mbps) FDD LTE: Max 5Mbps (UL)，Max 10Mbps (DL)
    TDD LTE:上下行配比2：Max 2Mbps (UL)，Max 8Mbps (DL)
    TDD LTE:上下行配比1：Max 4Mbps (UL)，Max 6Mbps (DL)
    SMS ●
    CSD ●
    網絡協議 TCP/UDP/MQTT/HTTP(S)/SSL


    硬件接口    
    SIM 1.8V/3.0V
    UART 1路8線UART接口，支持硬件流控
    1路4線UART接口，用于下載軟件和射頻校準，用于內部藍牙通訊
    1路2線DBG接口
    USB USB2.0，用于軟件調試和固件升級
    I2C 1路
    Audio 1路輸入，2路輸出
    SPI 1路
    KEY 3×3
    LCD SPI接口LCD
    Camera MIPI接口，30萬像素
    ADC 2路，12-bits，0.0-5.0V
    GPIO ●
    狀態指示 ●
    天線 主天線，BT/WiFi天線


    特殊功能    
    Audio 模擬語音/VoLTE
    TTS ●
    固件更新 USB/FOTA


    電氣參數    
    供電輸入 3.4V~4.2V(typ. 3.8V)
    功耗 關機 5uA
    睡眠 1.65mA
    待機 12mA


    認證    
    認證 CCC、SRRC、CTA


    推薦應用領域  
    應用領域 移動支付、公網對講、共享設備、零售終端、安防報警、應急廣播、車載設備、能源表計、工業物聯網等
