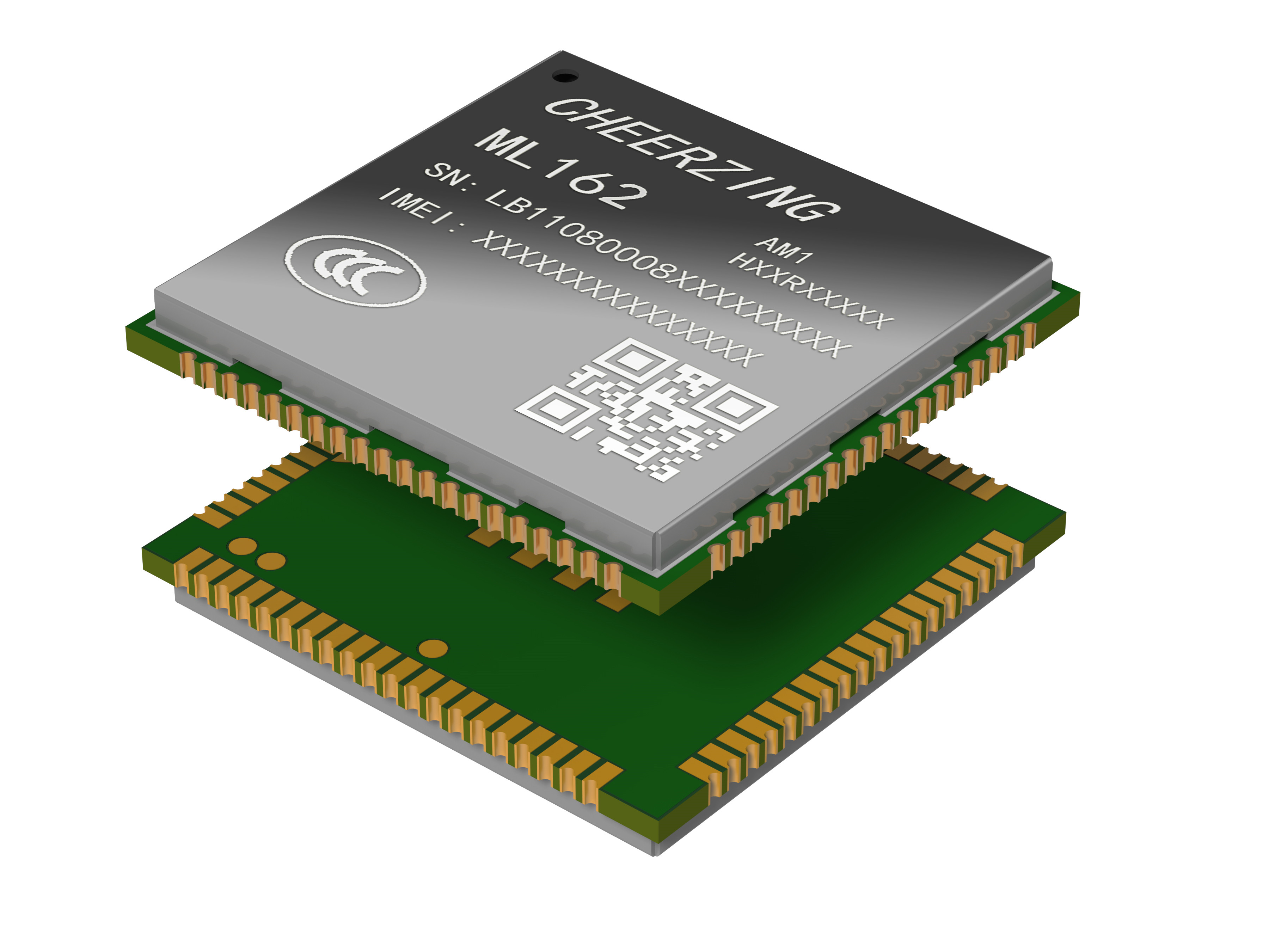

    ML162 LTE Cat.1/GPS+BDS/多網絡制式覆蓋/支持多種通信協議



    基本特性  
    4G LTE Cat.1
    尺寸(mm) 28.0×31.0×2.4
    封裝 144pin LCC+LGA
       頻段(MHz)  
       -EU FDD LTE : B1/B3/B5/B7/B8/B20/B28
    TDD LTE : B38/B40/B41
    GSM: B2/B3/B5/B8
       -CN FDD LTE: B1/B3/B5/B8
    TDD LTE: B34/B38/B39/B40/B41
    GSM: B3/B8
    重量(g) 4.3
    工作溫度(℃) -20~ 70


    數據傳輸    
    LTE 速率(Mbps) FDD LTE: 最大10Mbps(DL)/最大5Mbps(UL)
    TDD LTE: 上行配比2 最大2Mbps(UL)，最大8Mbps(DL)
    TDD LTE: 上行配比1 最大4Mbps(UL)，最大6Mbps(DL)
    GPRS 速率(Kbps) 最大85.6kbps(DL)/最大85.6kbps(UL)
    SMS ●
    CSD ●
    網絡協議 IPv4/IPv6/PPP/TCP/UDP/MQTT/HTTP(S)/SSL/FILE/CMUX*


    硬件接口    
    SIM 1*SIM (1.8V/3.0V)
    支持熱插拔檢測
    UART 1路8線UART接口，支持硬件流控
    1路2線通用接口
    1路2線DBG接口
    USB USB2.0，用于軟件調試和固件升級
    I2C *2
    PCM 需外接Codec芯片
    Audio 1*輸入，1*輸出
    SPI *1
    Keypad 4*4矩陣鍵盤
    LCD SPI接口LCD
    Camera SPI接口Camera
    ADC 3路，12bit，0.0V-VBAT
    SDIO 1路，可接TF或SD卡
    Reset ●
    GPIO   ●
    狀態指示 ●
    天線 主天線/GNSS天線/BT&WIFI天線


    特殊功能    
    GNSS 支持BeiDou/GPS/GLONASS/Galileo等
    固件更新 USB/FOTA


    電氣參數    
    供電輸入 3.4V~4.5V(typ. 3.8V)
      關機 35uA
    功耗 休眠 1.65mA
      待機 12mA


    推薦應用領域  
    應用領域 公網對講、移動支付、車聯網、CPE、多媒體終端、無線手持終端、智能家居、工業應用等
