• LTE CAT.1無線通信模組

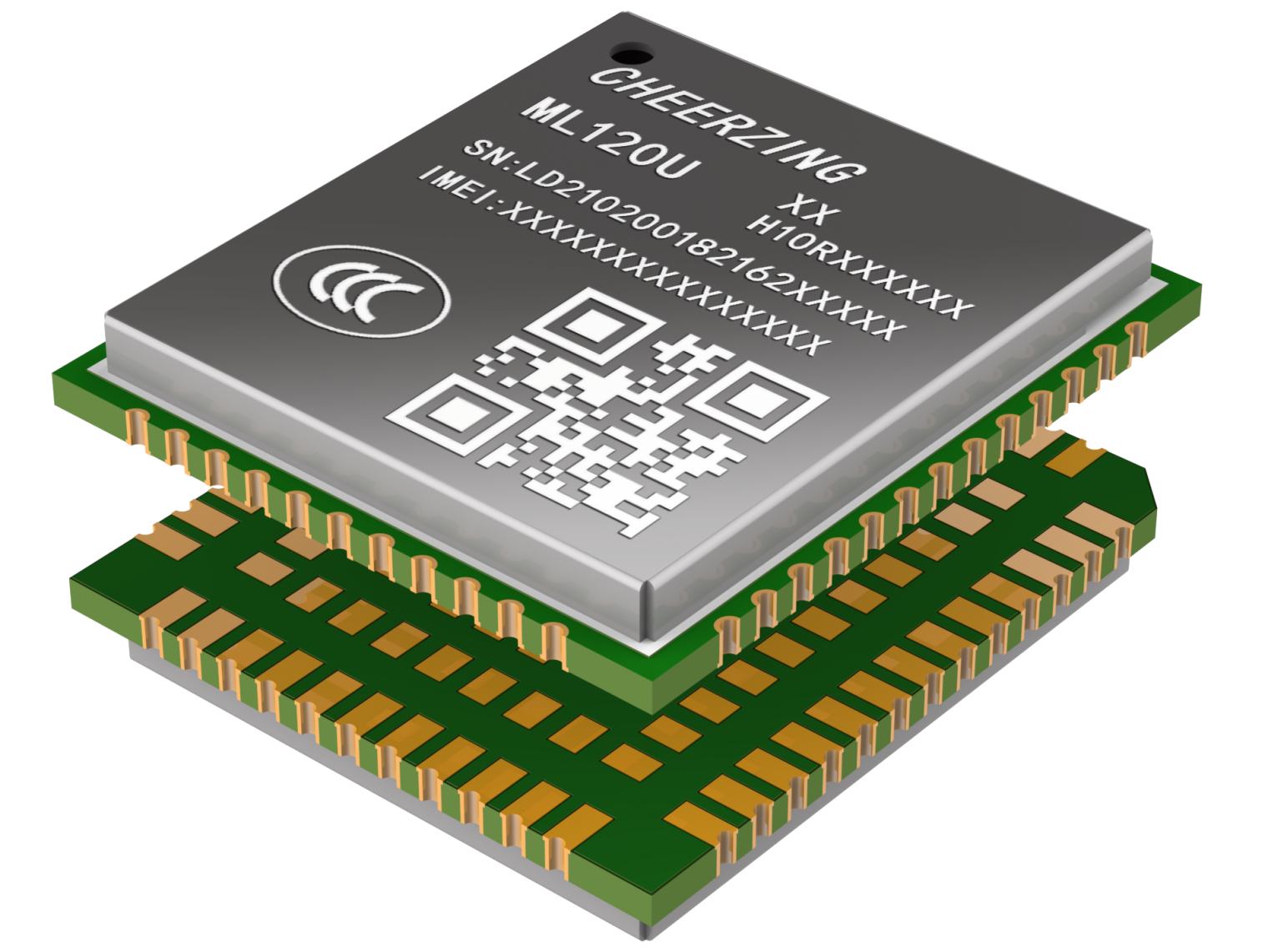

    ML120U LTE Cat.1/LCC+LGA/多種通信協議/豐富的擴展接口




    基本特性  
    4G LTE Cat.1
    尺寸(mm) 15.8×17.7×2.4
    封裝 109pin LCC+LGA
    頻段(MHz) FDD LTE: B1/B3/B5/B8
    TDD LTE: B34/B38/B39/B40/B41
    重量(g) 1.4
    工作溫度(°C) 正常：-35°C ~ +75°C
    擴展：-40°C ~ +85°C


    數據傳輸    
    LTE 速率(Mbps) 最大支持non-CA Cat1 FDD and TDD
    LTE-FDD: Max 5Mbps (UL)，Max 10Mbps (DL)
    LTE-TDD: Max 1Mbps (UL)，Max 7.5Mbps (DL)
    SMS ●
    通信協議 TCP/UDP/MQTT/HTTP(S)/SSL


    硬件接口    
    SIM 2路，支持熱插拔
    UART 1路4線UART接口，支持硬件流控
    1路2線DBG接口
    1路輔助串口
    USB USB2.0，用于軟件調試和固件升級
    I2C 1路
    Camera 1路SPI攝像頭接口
    LCD 1路SPI顯示屏接口
    SPI 1路
    ADC 2路，12bits，0.0V-VBAT
    Audio ●
    GPIO ●
    狀態指示 ●
    天線 主天線


    特殊功能    
    TTS ●
    固件更新 USB/FOTA


    電氣參數    
    供電輸入 3.4V~4.2V(typ. 3.8V)
    功耗 關機 2.23uA@3.8V
    休眠 1.55mA@3.8V
    待機 10.23mA@3.8V


    認證    
    認證 CCC*、SRRC*、CTA*


    推薦應用領域  
    應用領域 移動支付、公網對講、共享設備、零售終端、安防報警、應急廣播、車載設備、能源表計、工業物聯網等



    文件下載
