• LTE CAT.1無線通信模組

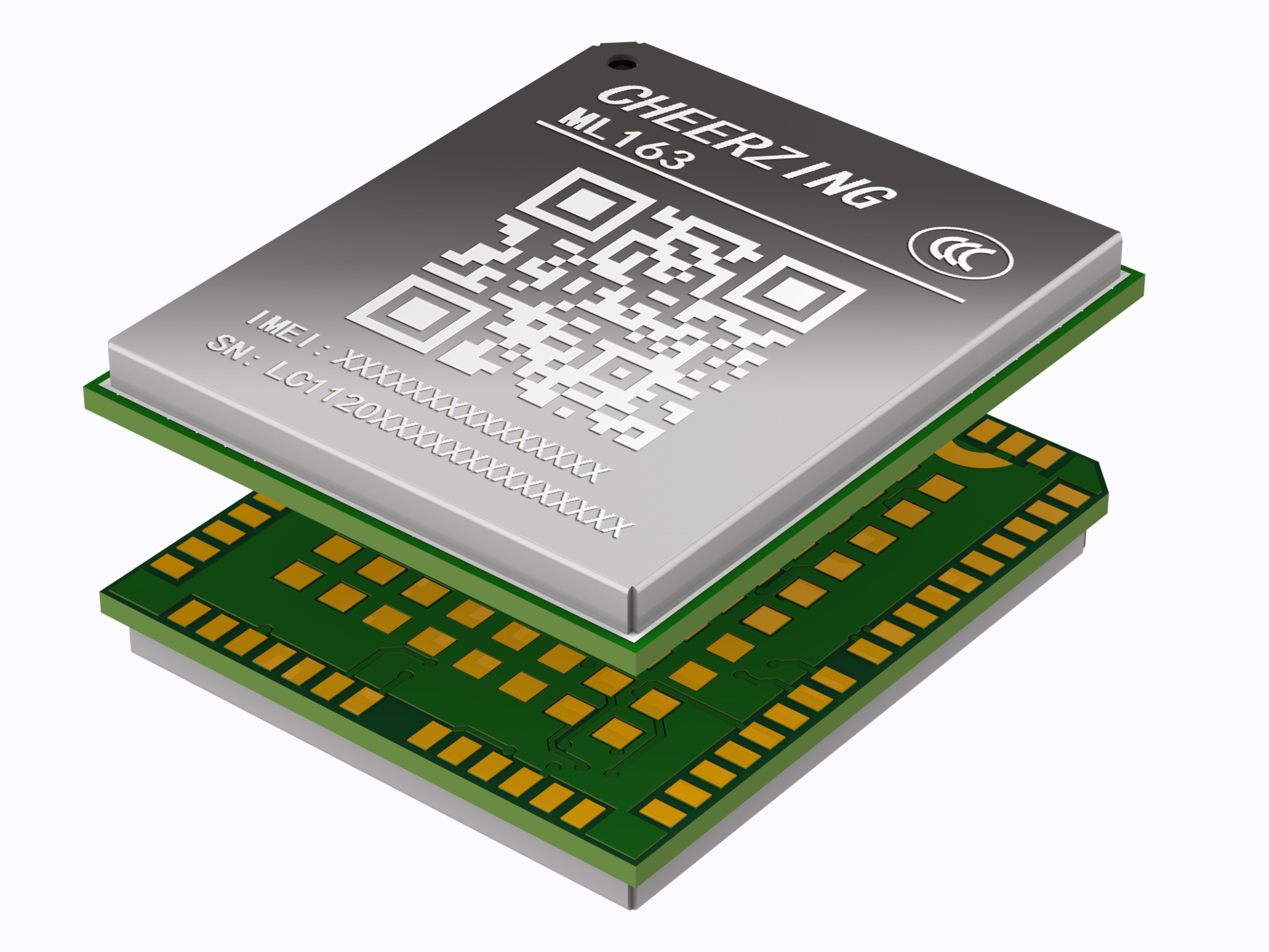

    ML163 LTE Cat.1/LCC+LGA/多種通信協議/豐富的擴展接口




    基本特性  
    4G LTE Cat.1
    尺寸(mm) 19.9x23.6x2.4
    封裝 LGA
    頻段(MHz) EU：
    GSM： 850/900/1800/1900
    FDD LTE： B1/B3/B5/B7/B8/B20/B28
    LA：
    GSM： 850/900/1800/1900
    FDD LTE： B2/B3/B4/B5/B7/B8/B28/B66
    重量(g) 2.6
    工作溫度(°C)  -20~70


    數據傳輸    
    LTE 速率(Mbps) GSM：支持 3GPP R99 CSD
               傳輸速率：9.6kbps，14.4kbps
    GPRS：支持 GPRS 多時隙等級 12
                最大上/下行速率：85.6Kbps
                編碼格式： CS-1/CS-2/CS-3/CS-4
    FDD LTE: Max 5Mbps (UL)/Max 10Mbps (DL)
    TDD LTE: Max 1Mbps (UL)/Max 7.5Mbps (DL)
    SMS ●
    通信協議 TCP/UDP/MQTT/HTTP(S)/SSL


    硬件接口    
    SIM 2*SIM (1.8V/3.0V)
    支持熱插拔檢測
    UART 1路8線UART接口，支持硬件流控
    1路2線通用接口
    1路2線DBG接口，用于日志輸出
    USB USB2.0，用于軟件調試和固件升級
    I2C *1
    Audio 1*輸入，1*輸出
    SPI *1
    KEY    -
    LCD    -
    Camera    -
    ADC 2路，12bit，0.0V-VBAT
    SDIO  -
    GPIO ●
    狀態指示 ●
    天線 主天線


    特殊功能    
    Audio 模擬語音/VoLTE
    TTS ●
    固件更新 USB/FOTA


    電氣參數    
    供電輸入 3.4V~4.2V(typ. 3.8V)
    功耗 關機 35uA@3.8V
    休眠 1.65mA@3.8V
    待機 12mA@3.8V


    推薦應用領域  
    應用領域 移動支付、公網對講、共享設備、零售終端、安防報警、應急廣播、車載設備、能源表計、工業物聯網等



    文件下載
